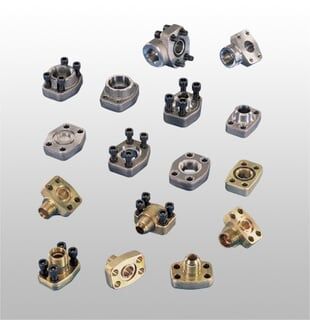

Pompa Adaptörleri (CIOCCA)
Avrupa ve Alman Bağlantı Standartları vardır.
Metrik ve BSP Diş ölçüleri vardır.
Düz ve Dirsek Bağlantıları mevcuttur.

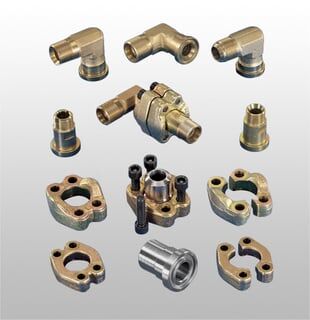

| ALMAN STANDARDI ERKEK DÜZ POMPA ADAPTÖRLERİ (ÇELİK) | |||||
| Kodu | Diş | Pompa | Cinsi | Maks. Basınç | D.Merkezi |
| RD | Ölçüsü | Tipi | Düz | (bar) | (mm) |
| RD3510LM | 10L M16X1,5 | GR 2 | DÜZ ADAPTÖR | 315 | 35X35 |
| RD3512LM | 12L M18X1,5 | GR 2 | DÜZ ADAPTÖR | 315 | 35X35 |
| RD3515LM | 15L M22X1,5 | GR 2 | DÜZ ADAPTÖR | 250 | 35X35 |
| RD3516SM | 16S M24X1,5 | GR 2 | DÜZ ADAPTÖR | 315 | 35X35 |
| RD4015LM | 15L M18X1,5 | GR 2 | DÜZ ADAPTÖR | 100 | 40X40 |
| RD4018LM | 18L M26X1,5 | GR 2 | DÜZ ADAPTÖR | 100 | 40X40 |
| RD4020SM | 20S M30X2 | GR 2 | DÜZ ADAPTÖR | 250 | 40X40 |
| RD4022LM | 22L M30X2 | GR 2 | DÜZ ADAPTÖR | 100 | 40X40 |
| RD4028LM | 28L M36X2 | GR 2 | DÜZ ADAPTÖR | 100 | 40X40 |
| RD5520SM | 20S M30X2 | GR 3 | DÜZ ADAPTÖR | 250 | 55X55 |
| RD5525SM | 25S M36X2 | GR 3 | DÜZ ADAPTÖR | 250 | 55X55 |
| RD5530SM | 30S M42X2 | GR 3 | DÜZ ADAPTÖR | 250 | 55X55 |
| RD5535LM | 35L M45X2 | GR 3 | DÜZ ADAPTÖR | 100 | 55X55 |
| ALMAN STANDARDI ERKEK DİRSEK 90° POMPA ADAPTÖRLERİ (ÇELİK) | |||||
| Kodu | Diş | Pompa | Cinsi | Maks. Basınç | D.Merkezi |
| R | Ölçüsü | Tipi | DİRSEK | (bar) | (mm) |
| R3510L90M | 10L M16X1,5 | GR 2 | DİRSEK ADAPTÖR | 315 | 35X35 |
| R3512L90M | 12L M18X1,5 | GR 2 | DİRSEK ADAPTÖR | 315 | 35X35 |
| R3515L90M | 15L M22X1,5 | GR 2 | DİRSEK ADAPTÖR | 250 | 35X35 |
| R3516S90M | 16S M24X1,5 | GR 2 | DİRSEK ADAPTÖR | 315 | 35X35 |
| R4018L90M | 18L M26X1,5 | GR 2 | DİRSEK ADAPTÖR | 100 | 40X40 |
| R4020S90M | 20S M30X2 | GR 2 | DİRSEK ADAPTÖR | 250 | 40X40 |
| R4022L90M | 22L M30X2 | GR 2 | DİRSEK ADAPTÖR | 100 | 40X40 |
| R4028L90M | 28L M36X2 | GR 2 | DİRSEK ADAPTÖR | 100 | 40X40 |
| ALMAN STANDARDI DİŞİ DİRSEK 90° POMPA ADAPTÖRLERİ (ALÜMİNYUM) | |||||
| Kodu | Diş | Pompa | Cinsi | Maks. Basınç | D.Merkezi |
| RD | Ölçüsü | Tipi | DİRSEK | (bar) | (mm) |
| RPB3830 | 3/8" | GR 2 | DİRSEK ALÜMİNYUM ADAPTÖR | 180 | 30X30 |
| RPB3835 | 3/8" | GR 2 | DİRSEK ALÜMİNYUM ADAPTÖR | 180 | 35X35 |
| RPB1230 | 1/2" | GR 2 | DİRSEK ALÜMİNYUM ADAPTÖR | 180 | 30X30 |
| RPB1235 | 1/2" | GR 2 | DİRSEK ALÜMİNYUM ADAPTÖR | 180 | 35X35 |
| RPB1240 | 1/2" | GR 2 | DİRSEK ALÜMİNYUM ADAPTÖR | 180 | 40X40 |
| RPB3440 | 3/4" | GR 2 | DİRSEK ALÜMİNYUM ADAPTÖR | 180 | 40X40 |
| RPB3455 | 3/4" | GR 3 | DİRSEK ALÜMİNYUM ADAPTÖR | 180 | 55X55 |
| RPB10055 | 1" | GR 3 | DİRSEK ALÜMİNYUM ADAPTÖR | 180 | 55X55 |
| AVRUPA STANDARDI DİŞİ DİRSEK 90° ADAPTÖRLER (SFERO) | |||||
| Kodu | Diş | Pompa | Cinsi | Maks. Basınç | D.Merkezi |
| RD | Ölçüsü | Tipi | DİRSEK | (bar) | (mm) |
| RPA1/38M | 3/8" | GR 2 | DİŞİ DİRSEK ADAPTÖR | 315 | 30 MM |
| RPA1/12M | 1/2" | GR 2 | DİŞİ DİRSEK ADAPTÖR | 315 | 30 MM |
| RPA2/12M | 1/2" | GR 3 | DİŞİ DİRSEK ADAPTÖR | 250 | 40 MM |
| RPA2/34M | 3/4" | GR 3 | DİŞİ DİRSEK ADAPTÖR | 250 | 40 MM |
| RPA3/34/AM | 3/4" | GR 3 | DİŞİ DİRSEK ADAPTÖR | 210 | 51 MM |
| RPA3/100/AM | 1" | GR 3 | DİŞİ DİRSEK ADAPTÖR | 210 | 51 MM |
| RPA35100/AM | 1" | GR 3 | DİŞİ DİRSEK ADAPTÖR | 175 | 62 MM |
| RPA35114/AM | 11/4" | GR 3 | DİŞİ DİRSEK ADAPTÖR | 175 | 62 MM |
| AVRUPA STANDARDI DİŞİ DİRSEK 90° ADAPTÖRLER (ALÜMİNYUM) | |||||
| Kodu | Diş | Pompa | Cinsi | Maks. Basınç | D.Merkezi |
| RD | Ölçüsü | Tipi | DİRSEK | (bar) | (mm) |
| RAP1/12 | 1/2" | GR 2 | DİŞİ DİRSEK ADAPTÖR | 180 | 30 MM |
| RAP2/34 | 3/4" | GR 2 | DİŞİ DİRSEK ADAPTÖR | 180 | 30 MM |
| RAP3/34 | 3/4" | GR 3 | DİŞİ DİRSEK ADAPTÖR | 180 | 51 MM |
| RAP3/100 | 1" | GR 3 | DİŞİ DİRSEK ADAPTÖR | 180 | 51 MM |
| SAE 3000 SERİSİ DİŞİ DÜZ ADAPTÖRLER (SFERO) | |||||
| Kodu | Maks. Basınç | Diş Ölçüsü | Delik Ekseni | Boyutlar | Yükseklik |
| FS | (bar) | I x M | H x L | A | |
| FS080GM | 348 | 1/2" | 38X17,5 | 57X47 | 36 |
| FS100GM | 348 | 3/4" | 47,6X22,2 | 66X49 | 36 |
| FS102GM | 348 | 1" | 52,4X26,2 | 71X53 | 38 |
| FS104GM | 278 | 1 1/4" | 58,7X30,2 | 80X69 | 41 |
| FS106GM | 210 | 1 1/2" | 69,85X35,7 | 94X77 | 44 |
| FS108GM | 210 | 2" | 77,8X42,9 | 103X89 | 45 |
| FS110GM | 175 | 2 1/2" | 89X50,8 | 115X101 | 50 |
| FS112GM | 138 | 3" | 106,4X62 | 135X124 | 50 |
| SAE 6000 SERİSİ DİŞİ DÜZ ADAPTÖRLER (SFERO) | |||||
| Kodu | Maks. Basınç | Diş Ölçüsü | Delik Ekseni | Boyutlar | Yükseklik |
| FS | (bar) | I x M | H x L | C | |
| FS401GM | 420 | 1/2" | 40,5X18,3 | 57X47 | 36 |
| FS402GM | 420 | 3/4" | 50,8X23,8 | 71X53 | 36 |
| FS403GM | 420 | 1" | 57,1X27,8 | 80X69 | 44 |
| FS404GM | 420 | 1 1/4" | 66,7X31,6 | 94X76 | 44 |
| FS405GM | 420 | 1 1/2" | 79,4X36,5 | 106X89 | 51 |
| FS406GM | 420 | 2" | 96,8X44,4 | 135X116 | 70 |
| FS408GM | 420 | 2 1/2" | 123,8X58,7 | 166X150 | 75 |
| FS410GM | 420 | 3" | 152,4X71,4 | 208X178 | 89 |
| SAE 3000 SERİSİ DİŞİ 90° DİRSEK ADAPTÖRLER (SFERO) | |||||
| Kodu | Maks. Basınç | Diş Ölçüsü | Delik Ekseni | Boyutlar | Yükseklik |
| FS | (bar) | E x H | F x I | A | |
| FS28090GM | 348 | 1/2" | 38 | 57X59 | 34 |
| FS30090GM | 348 | 3/4" | 47,6 | 68X63 | 38,5 |
| FS30290GM | 348 | 1" | 52,4 | 74X68 | 44,5 |
| FS30490GM | 278 | 1 1/4" | 58,7 | 81X84 | 53,5 |
| FS30690GM | 210 | 1 1/2" | 69,85 | 95X97 | 62,5 |
| FS30890GM | 210 | 2" | 77,8 | 105X109 | 77 |
| FS31090GM | 175 | 2 1/2" | 88,9 | 115X127 | 89 |
| SAE 6000 SERİSİ DİŞİ 90° DİRSEK ADAPTÖRLER (SFERO) | |||||
| Kodu | Maks. Basınç | Diş Ölçüsü | Delik Ekseni | Boyutlar | Yükseklik |
| FS | (bar) | E x H | F x I | A | |
| FS58090GM | 420 | 1/2" | 40,5X18,3 | 57X36 | 34 |
| FS60090GM | 420 | 3/4" | 50,8X23,8 | 72X41 | 44,5 |
| FS60290GM | 420 | 1" | 57,1X27,8 | 82X50 | 53,5 |
| FS60490GM | 420 | 1 1/4" | 66,7X31,6 | 95X58 | 62,5 |
| FS60690GM | 420 | 1 1/2" | 79,4X36,5 | 110X65 | 77 |
| FS60890GM | 420 | 2" | 96,8X44,4 | 134X75 | 87 |
| SAE 3000 SERİSİ FLANŞ KEPLERİ (DÖVME ÇELİK) | |||||
| Kodu | Maks. Basınç | Hortum | Delik Ekseni | Boyutlar | Cıvata Deliği |
| SF3000 | (bar) | Çapı | A x B | C x D | F |
| SF3001ZT | 210 | 1/2" | 17,4X38,1 | 46X54 | 8,75 |
| SF3002ZT | 210 | 3/4" | 22,2X47,6 | 52X65 | 10,5 |
| SF3003ZT | 210 | 1" | 26,2X52,4 | 58,4X70 | 10,5 |
| SF3004ZT | 210 | 1 1/4" | 30,2X58,7 | 72,6X80 | 12 |
| SF3005ZT | 210 | 1 1/2" | 35,7X69,85 | 82,2X94 | 13,5 |
| SF3006ZT | 210 | 2" | 42,8X77,8 | 96,4X102 | 13,5 |
| SF3007ZT | 175 | 2 1/2" | 50,8X88,9 | 108X115 | 13,5 |
| SF3008ZT | 138 | 3" | 62X106,4 | 130,6X135 | 17 |
| SAE 6000 SERİSİ FLANŞ KEPLERİ (DÖVME ÇELİK) | |||||
| Kodu | Maks. Basınç | Hortum | Delik Ekseni | Boyutlar | Cıvata Deliği |
| SF6000 | (bar) | Çapı | A x B | C x D | F |
| SF6002ZT | 420 | 3/4" | 23,8X50,8 | 60X72 | 10,5 |
| SF6003ZT | 420 | 1" | 27,8X57,2 | 70X81 | 13 |
| SF6004ZT | 420 | 1 1/4" | 31,8X66,7 | 78X96 | 15 |
| SF6005ZT | 420 | 1 1/2" | 36,5X79,4 | 96X113 | 17 |
| SF6006ZT | 420 | 2" | 44,4X96,8 | 114X134 | 21 |
| SF6008ZT | 420 | 2 1/2" | 58,7X123,8 | 150X175 | 25 |
| SF6010ZT | 420 | 3" | 71,4X152,4 | 198X210 | 32 |
| 3000 PSI SERİSİ O-RİNGLİ KAYNAKLI DÜZ FLANŞ - ALIN KAYNAKLI TİP |
||||||
| Kodu | Diş Ölçüsü | Maks. Basınç | Delik Ekseni | Boyutlar | Yükseklik | Boru Çapı |
| CFS…-STM | (bar) | I x M | H x L | C | (mm) | |
| CFS080-STM | 1/2" | 348 | 18x17,5 | 57x47 | 36 | Ø 21,6 |
| CFS100-STM | 3/4" | 348 | 47,6x22,2 | 66x49 | 36 | Ø 27,2 |
| CFS102-STM | 1" | 348 | 52,4x26,2 | 71x53 | 38 | Ø 34,5 |
| CFS104-STM | 1 1/4" | 278 | 58,7x30,2 | 80x69 | 41 | Ø 42,8 |
| CFS106-STM | 1 1/2" | 210 | 69,85x35,7 | 94x77 | 44 | Ø 48,6 |
| CFS108-STM | 2" | 210 | 77,8x42,9 | 103x89 | 45 | Ø 61,0 |
| CFS110-STM | 2 1/2" | 175 | 89x50,8 | 115x101 | 50 | Ø 76,6 |
| CFS112-STM | 3" | 138 | 106,4x62 | 135x124 | 50 | Ø 89,0 |
| CFS114-STM | 3 1/2" | 35 | 120,7x70 | 153x137 | 50 | Ø 103,0 |
| CFS116-STM | 4" | 35 | 130x77,8 | 163x147 | 50 | Ø 115,0 |
| CFS118-STM | 5" | 35 | 152,4x92 | 184x180 | 50 | Ø 141,0 |
| 6000 PSI SERİSİ O-RİNGLİ KAYNAKLI DÜZ FLANŞ - ALIN KAYNAKLI TİP |
||||||
| Kodu | Diş Ölçüsü | Maks. Basınç | Delik Ekseni | Boyutlar | Yükseklik | Boru Çapı |
| CFS…-STM | (bar) | I x M | H x L | C | (mm) | |
| CFS401-STM | 3/8" | 420 | 40,5x18,3 | 57x47 | 36 | Ø 17,5 |
| CFS401-STM | 1/2" | 420 | 40,5x18,3 | 57x47 | 36 | Ø 21,7 |
| CFS402-STM | 3/4" | 420 | 50,8x23,8 | 71x53 | 36 | Ø 27,3 |
| CFS403-STM | 1" | 420 | 57,1x27,8 | 80x69 | 44 | Ø 34,6 |
| CFS404-STM | 1 1/4" | 420 | 66,7x31,6 | 94x77 | 44 | Ø 42,9 |
| CFS405-STM | 1 1/2" | 420 | 79,4x36,5 | 106x89 | 51 | Ø 48,7 |
| CFS406-STM | 2" | 420 | 96,8x44,4 | 135x116 | 70 | Ø 61,1 |
| CFS408-STM | 2 1/2" | 420 | 123,8x58,7 | 166x150 | 75 | Ø 76,7 |
| CFS410-STM | 3" | 420 | 152,4x71,4 | 208x178 | 90 | Ø 96,0 |
| 3000 PSI SERİSİ O-RİNGSİZ KAYNAKLI DÜZ FLANŞ - ALIN KAYNAKLI TİP |
||||||
| Kodu | Diş Ölçüsü | Maks. Basınç | Delik Ekseni | Boyutlar | Yükseklik | Boru Çapı |
| C…-ST-FF | (bar) | I x M | H x L | C | (mm) | |
| C080-ST-FF | 1/2" | 348 | 18x17,5 | 57x47 | 36 | Ø 21,6 |
| C100-ST-FF | 3/4" | 348 | 47,6x22,2 | 66x49 | 36 | Ø 27,2 |
| C102-ST-FF | 1" | 348 | 52,4x26,2 | 71x53 | 38 | Ø 34,5 |
| C104-ST-FF | 1 1/4" | 278 | 58,7x30,2 | 80x69 | 41 | Ø 42,8 |
| C106-ST-FF | 1 1/2" | 210 | 69,85x35,7 | 94x77 | 44 | Ø 48,6 |
| C108-ST-FF | 2" | 210 | 77,8x42,9 | 103x89 | 45 | Ø 61,0 |
| C110-ST-FF | 2 1/2" | 175 | 89x50,8 | 115x101 | 50 | Ø 76,6 |
| C112-ST-FF | 3" | 138 | 106,4x62 | 135x124 | 50 | Ø 89,0 |
| C114-ST-FF | 3 1/2" | 35 | 120,7x70 | 153x137 | 50 | Ø 103,0 |
| C116-ST-FF | 4" | 35 | 130x77,8 | 163x147 | 50 | Ø 115,0 |
| C118-ST-FF | 5" | 35 | 152,4x92 | 184x180 | 50 | Ø 141,0 |
| 6000 PSI SERİSİ O-RİNGSİZ KAYNAKLI DÜZ FLANŞ - ALIN KAYNAKLI TİP |
||||||
| Kodu | Diş Ölçüsü | Maks. Basınç | Delik Ekseni | Boyutlar | Yükseklik | Boru Çapı |
| C…-ST-FF | (bar) | I x M | H x L | C | (mm) | |
| C401-ST-FF | 3/8" | 420 | 40,5x18,3 | 57x47 | 36 | Ø 17,5 |
| C401-ST-FF | 1/2" | 420 | 40,5x18,3 | 57x47 | 36 | Ø 21,7 |
| C402-ST-FF | 3/4" | 420 | 50,8x23,8 | 71x53 | 36 | Ø 27,3 |
| C403-ST-FF | 1" | 420 | 57,1x27,8 | 80x69 | 44 | Ø 34,5 |
| C404-ST-FF | 1 1/4" | 420 | 66,7x31,6 | 94x77 | 44 | Ø 42,8 |
| C405-ST-FF | 1 1/2" | 420 | 79,4x36,5 | 106x89 | 51 | Ø 48,6 |
| C406-ST-FF | 2" | 420 | 96,8x44,4 | 135x116 | 70 | Ø 61,0 |
| C408-ST-FF | 2 1/2" | 420 | 123,8x58,7 | 166x150 | 75 | Ø 76,6 |
| C410-ST-FF | 3" | 420 | 152,4x71,4 | 208x178 | 90 | Ø 90,0 |
| 3000 PSI SERİSİ O-RİNGLİ/ O-RİNGSİZ KAYNAKLI DÜZ FLANŞ - ALIN KAYNAKLI TİP |
||||||
| Kodu | Diş Ölçüsü | Maks. Basınç | Delik Ekseni | Boyutlar | Yükseklik | Boru Çapı |
| DFS…-ST | (bar) | I x M | H x L | C | (mm) | |
| DFS080-ST | 1/2" | 348 | 38x17,5 | 57x47 | 72 | Ø 21,6 |
| DFS100-ST | 3/4" | 348 | 47,6x22,2 | 66x49 | 72 | Ø 27,2 |
| DFS102-ST | 1" | 348 | 52,4x26,2 | 71x53 | 76 | Ø 34,5 |
| DFS104-ST | 1 1/4" | 278 | 58,7x30,2 | 80x69 | 82 | Ø 42,8 |
| DFS106-ST | 1 1/2" | 210 | 69,85x35,7 | 94x77 | 88 | Ø 48,6 |
| DFS108-ST | 2" | 210 | 77,8x42,9 | 103x89 | 90 | Ø 61,0 |
| DFS110-ST | 2 1/2" | 175 | 89x50,8 | 115x101 | 100 | Ø 76,6 |
| DFS112-ST | 3" | 138 | 106,4x62 | 135x124 | 100 | Ø 89,0 |
| DFS114-ST | 3 1/2" | 35 | 120,7x70 | 153x137 | 100 | Ø 103,0 |
| DFS116-ST | 4" | 35 | 130x77,8 | 163x147 | 100 | Ø 115,0 |
| DFS118-ST | 5" | 35 | 152,4x92 | 184x180 | 100 | Ø 141,0 |
| 6000 PSI SERİSİ O-RİNGLİ/O-RİNGSİZ KAYNAKLI DÜZ FLANŞ - ALIN KAYNAKLI TİP |
||||||
| Kodu | Diş Ölçüsü | Maks. Basınç | Delik Ekseni | Boyutlar | Yükseklik | Boru Çapı |
| DFS…-ST | (bar) | I x M | H x L | C | (mm) | |
| DFS401-ST | 3/8" | 420 | 40,5x18,3 | 57x47 | 72 | Ø 17,5 |
| DFS401-ST | 1/2" | 420 | 40,5x18,3 | 57x47 | 72 | Ø 21,7 |
| DFS402-ST | 3/4" | 420 | 50,8x23,8 | 71x53 | 72 | Ø 27,3 |
| DFS403-ST | 1" | 420 | 57,1x27,8 | 80x69 | 88 | Ø 34,5 |
| DFS404-ST | 1 1/4" | 420 | 66,7x31,6 | 94x77 | 88 | Ø 42,8 |
| DFS405-ST | 1 1/2" | 420 | 79,4x36,5 | 106x89 | 102 | Ø 48,6 |
| DFS406-ST | 2" | 420 | 96,8x44,4 | 135x116 | 140 | Ø 61,0 |
| DFS408-ST | 2 1/2" | 420 | 123,8x58,7 | 166x150 | 150 | Ø 76,6 |
| DFS410-ST | 3" | 420 | 152,4x71,4 | 208x178 | 180 | Ø 90,0 |
| 3000 PSI SERİSİ O-RİNGLİ KAYNAKLI DÜZ FLANŞ - GEÇME KAYNAKLI TİP |
||||||
| Kodu | Diş Ölçüsü | Maks. Basınç | Delik Ekseni | Boyutlar | Yükseklik | Boru Çapı |
| CFS…-S | (bar) | I x M | H x L | C | (mm) | |
| CFS080-S | 3/8" | 348 | 38x17,5 | 57x47 | 72 | Ø 17,5 |
| CFS080-S | 1/2" | 349 | 38x17,6 | 57x48 | 72 | Ø 21,6 |
| CFS100-S | 3/4" | 348 | 47,6x22,2 | 66x49 | 72 | Ø 27,2 |
| CFS102-S | 1" | 348 | 52,4x26,2 | 71x53 | 76 | Ø 34,1 |
| CFS104-S | 1 1/4" | 278 | 58,7x30,2 | 80x69 | 82 | Ø 42,8 |
| CFS106-S | 1 1/2" | 210 | 69,85x35,7 | 94x77 | 88 | Ø 48,6 |
| CFS108-S | 2" | 210 | 77,8x42,9 | 103x89 | 90 | Ø 61,0 |
| CFS110-S | 2 1/2" | 175 | 89x50,8 | 115x101 | 100 | Ø 76,6 |
| CFS112-S | 3" | 138 | 106,4x62 | 135x124 | 100 | Ø 90,5 |
| CFS114-S | 3 1/2" | 35 | 120,7x70 | 153x137 | 100 | Ø 103,0 |
| CFS116-S | 4" | 35 | 130x77,8 | 163x147 | 100 | Ø 115,5 |
| CFS118-S | 5" | 35 | 152,4x92 | 184x180 | 100 | Ø 142,0 |
| 6000 PSI SERİSİ O-RİNGLİ KAYNAKLI DÜZ FLANŞ - GEÇME KAYNAKLI TİP |
||||||
| Kodu | Diş Ölçüsü | Maks. Basınç | Delik Ekseni | Boyutlar | Yükseklik | Boru Çapı |
| CFS…-S | (bar) | I x M | H x L | C | (mm) | |
| CFS401-S | 3/8" | 420 | 40,5x18,3 | 57x47 | 36 | Ø 17,5 |
| CFS401-S | 1/2" | 420 | 40,5x18,3 | 57x47 | 36 | Ø 21,6 |
| CFS402-S | 3/4" | 420 | 50,8x23,8 | 71x53 | 36 | Ø 27,2 |
| CFS403-S | 1" | 420 | 57,1x27,8 | 80x69 | 44 | Ø 34,5 |
| CFS404-S | 1 1/4" | 420 | 66,7x31,6 | 94x77 | 44 | Ø 42,8 |
| CFS405-S | 1 1/2" | 420 | 79,4x36,5 | 106x89 | 51 | Ø 48,6 |
| CFS406-S | 2" | 420 | 96,8x44,4 | 135x116 | 70 | Ø 61,0 |
| CFS408-S | 2 1/2" | 420 | 123,8x58,7 | 166x150 | 75 | Ø 76,6 |
| CFS410-S | 3" | 420 | 152,4x71,4 | 208x178 | 90 | Ø 90,5 |
| 3000 PSI SERİSİ O-RİNGSİZ KAYNAKLI DÜZ FLANŞ - GEÇME KAYNAKLI TİP |
||||||
| Kodu | Diş Ölçüsü | Maks. Basınç | Delik Ekseni | Boyutlar | Yükseklik | Boru Çapı |
| C-…-S-FF | (bar) | I x M | H x L | C | (mm) | |
| C080-S-FF | 3/8" | 348 | 38x17,5 | 57x47 | 36 | Ø 17,5 |
| C080-S-FF | 1/2" | 349 | 38x17,6 | 57x48 | 36 | Ø 21,6 |
| C100-S-FF | 3/4" | 348 | 47,6x22,2 | 66x49 | 36 | Ø 27,2 |
| C102-S-FF | 1" | 348 | 52,4x26,2 | 71x53 | 38 | Ø 34,1 |
| C104-S-FF | 1 1/4" | 278 | 58,7x30,2 | 80x69 | 41 | Ø 42,8 |
| C106-S-FF | 1 1/2" | 210 | 69,85x35,7 | 94x77 | 44 | Ø 48,6 |
| C108-S-FF | 2" | 210 | 77,8x42,9 | 103x89 | 45 | Ø 61,0 |
| C110-S-FF | 2 1/2" | 175 | 89x50,8 | 115x101 | 50 | Ø 76,6 |
| C112-S-FF | 3" | 138 | 106,4x62 | 135x124 | 50 | Ø 90,5 |
| C114-S-FF | 3 1/2" | 35 | 120,7x70 | 153x137 | 50 | Ø 103,0 |
| C116-S-FF | 4" | 35 | 130x77,8 | 163x147 | 50 | Ø 115,5 |
| C118-S-FF | 5" | 35 | 152,4x92 | 184x180 | 50 | Ø 142,0 |
| 6000 PSI SERİSİ O-RİNGSİZ KAYNAKLI DÜZ FLANŞ - GEÇME KAYNAKLI TİP |
||||||
| Kodu | Diş Ölçüsü | Maks. Basınç | Delik Ekseni | Boyutlar | Yükseklik | Boru Çapı |
| C-…-S-FF | (bar) | I x M | H x L | C | (mm) | |
| C-401-S-FF | 3/8" | 420 | 40,5x18,3 | 57x47 | 36 | Ø 17,5 |
| C-401-S-FF | 1/2" | 420 | 40,5x18,3 | 57x47 | 36 | Ø 21,6 |
| C-402-S-FF | 3/4" | 420 | 50,8x23,8 | 71x53 | 36 | Ø 27,2 |
| C-403-S-FF | 1" | 420 | 57,1x27,8 | 80x69 | 44 | Ø 34,5 |
| C-404-S-FF | 1 1/4" | 420 | 66,7x31,6 | 94x77 | 44 | Ø 42,8 |
| C-405-S-FF | 1 1/2" | 420 | 79,4x36,5 | 106x89 | 51 | Ø 48,6 |
| C-406-S-FF | 2" | 420 | 96,8x44,4 | 135x116 | 70 | Ø 61,0 |
| C-408-S-FF | 2 1/2" | 420 | 123,8x58,7 | 166x150 | 75 | Ø 76,6 |
| C-410-S-FF | 3" | 420 | 152,4x71,4 | 208x178 | 90 | Ø 90,5 |
| 3000 PSI SERİSİ O-RİNGLİ/O-RİNGSİZ TAKIM KAYNAKLI DÜZ FLANŞ - GEÇME KAYNAKLI TİP |
||||||
| Kodu | Diş Ölçüsü | Maks. Basınç | Delik Ekseni | Boyutlar | Yükseklik | Boru Çapı |
| DFS-…-S | (bar) | I x M | H x L | C | (mm) | |
| DFS080-S | 3/8" | 348 | 38x17,5 | 57x47 | 72 | Ø 17,5 |
| DFS080-S | 1/2" | 349 | 38x17,6 | 57x48 | 72 | Ø 21,6 |
| DFS100-S | 3/4" | 348 | 47,6x22,2 | 66x49 | 72 | Ø 27,2 |
| DFS102-S | 1" | 348 | 52,4x26,2 | 71x53 | 76 | Ø 34,1 |
| DFS104-S | 1 1/4" | 278 | 58,7x30,2 | 80x69 | 82 | Ø 42,8 |
| DFS106-S | 1 1/2" | 210 | 69,85x35,7 | 94x77 | 88 | Ø 48,6 |
| DFS108-S | 2" | 210 | 77,8x42,9 | 103x89 | 90 | Ø 61,0 |
| DFS110-S | 2 1/2" | 175 | 89x50,8 | 115x101 | 100 | Ø 76,6 |
| DFS112-S | 3" | 138 | 106,4x62 | 135x124 | 100 | Ø 90,5 |
| DFS114-S | 3 1/2" | 35 | 120,7x70 | 153x137 | 100 | Ø 103,0 |
| DFS116-S | 4" | 35 | 130x77,8 | 163x147 | 100 | Ø 115,5 |
| DFS118-S | 5" | 35 | 152,4x92 | 184x180 | 100 | Ø 142,0 |
| 6000 PSI SERİSİ O-RİNGLİ/O-RİNGSİZ TAKIM KAYNAKLI DÜZ FLANŞ - GEÇME KAYNAKLI TİP |
||||||
| Kodu | Diş Ölçüsü | Maks. Basınç | Delik Ekseni | Boyutlar | Yükseklik | Boru Çapı |
| DFS-…-S | (bar) | I x M | H x L | C | (mm) | |
| DFS401-S | 3/8" | 420 | 40,5x18,3 | 57x47 | 72 | Ø 17,5 |
| DFS401-S | 1/2" | 420 | 40,5x18,3 | 57x47 | 72 | Ø 21,6 |
| DFS402-S | 3/4" | 420 | 50,8x23,8 | 71x53 | 72 | Ø 27,2 |
| DFS403-S | 1" | 420 | 57,1x27,8 | 80x69 | 88 | Ø 34,5 |
| DFS404-S | 1 1/4" | 420 | 66,7x31,6 | 94x77 | 88 | Ø 42,8 |
| DFS405-S | 1 1/2" | 420 | 79,4x36,5 | 106x89 | 102 | Ø 48,6 |
| DFS406-S | 2" | 420 | 96,8x44,4 | 135x116 | 140 | Ø 61,0 |
| DFS408-S | 2 1/2" | 420 | 123,8x58,7 | 166x150 | 150 | Ø 76,6 |
| DFS410-S | 3" | 420 | 152,4x71,4 | 208x178 | 180 | Ø 90,5 |
| 3000 PSI SERİSİ O-RİNGLİ KAYNAKLI 90° FLANŞ - ALIN KAYNAKLI TİP | ||||
| Kodu | Diş Ölçüsü | Maks. Basınç | Delik Ekseni | Boyutlar |
| S-…90°-ST | (bar) | E x H | F x I | |
| FS280-90°-ST | 1/2" | 348 | 38x17,5 | 57x40 |
| FS300-90°-ST | 3/4" | 348 | 47,6x22,2 | 68x41 |
| FS302-90°-ST | 1" | 348 | 52,4x26,2 | 74x50 |
| FS304-90°-ST | 1 1/4" | 278 | 58,7x30,2 | 81x57 |
| FS306-90°-ST | 1 1/2" | 210 | 69,85x35,7 | 95x66 |
| FS308-90°-ST | 2" | 210 | 77,8x42,9 | 105x66 |
| FS310-90°-ST | 2 1/2" | 175 | 89x50,8 | 115x77 |
| 6000 PSI SERİSİ O-RİNGLİ KAYNAKLI 90° FLANŞ - ALIN KAYNAKLI TİP | ||||
| Kodu | Diş Ölçüsü | Maks. Basınç | Delik Ekseni | Boyutlar |
| S-…90°-ST | (bar) | E x H | F x I | |
| FS280-90°-ST | 1/2" | 420 | 40,5x18,3 | 57x40 |
| FS300-90°-ST | 3/4" | 420 | 50,8x23,8 | 72x50 |
| FS302-90°-ST | 1" | 420 | 57,1x27,8 | 82x57 |
| FS304-90°-ST | 1 1/4" | 420 | 66,7x31,6 | 95x66 |
| FS306-90°-ST | 1 1/2" | 420 | 79,4x36,5 | 110x65 |
| FS308-90°-ST | 2" | 420 | 96,8x44,4 | 134x75 |
| 3000 PSI SERİSİ O-RİNGLİ KAYNAKLI 90° FLANŞ - GEÇME KAYNAKLI TİP | ||||
| Kodu | Diş Ölçüsü | Maks. Basınç | Delik Ekseni | Boyutlar |
| FS-…90°-S | (bar) | E x H | F x I | |
| FS280-90°-S | 1/2" | 348 | 38x17,5 | 57x28 |
| FS300-90°-S | 3/4" | 348 | 47,6x22,2 | 68x25 |
| FS302-90°-S | 1" | 348 | 52,4x26,2 | 72x28 |
| FS304-90°-S | 1 1/4" | 278 | 58,7x30,2 | 82x34 |
| FS306-90°-S | 1 1/2" | 210 | 69,85x35,7 | 95x43 |
| FS308-90°-S | 2" | 210 | 77,8x42,9 | 105x50 |
| 6000 PSI SERİSİ O-RİNGLİ KAYNAKLI 90° FLANŞ - GEÇME KAYNAKLI TİP | ||||
| Kodu | Diş Ölçüsü | Maks. Basınç | Delik Ekseni | Boyutlar |
| FS-…90°-S | (bar) | E x H | F x I | |
| FS580-90°-S | 1/2" | 420 | 40,5x18,3 | 57x28 |
| FS600-90°-S | 3/4" | 420 | 50,8x23,8 | 72x28 |
| FS602-90°-S | 1" | 420 | 57,1x27,8 | 82x34 |
| FS604-90°-S | 1 1/4" | 420 | 66,7x31,6 | 95x43 |
| FS606-90°-S | 1 1/2" | 420 | 79,4x36,5 | 110x50 |
| FS608-90°-S | 2" | 420 | 96,8x44,4 | 134x65 |
| 3000 PSI SERİSİ O-RİNGLİ (A) / O-RİNGSİZ (B) ALIN KAYNAKLI DÜZ FLANŞ - FLANŞ KEPLİ UYGULAMALAR İÇİN |
||||
| Kodu | Diş Ölçüsü | Maks. Basınç | Flanş Çapı | Boru Çapı |
| C….-ST-A | (bar) | (mm) | (mm) | |
| C3021-ST-A / B | 1/2" | 210 | 30,2 | Ø 22,0 |
| C3027-ST-A / B | 3/4" | 210 | 38,1 | Ø 28,0 |
| C3033-ST-A / B | 1" | 210 | 44,4 | Ø 35,0 |
| C3042-ST-A / B | 1 1/4" | 210 | 50,8 | Ø 43,0 |
| C3049-ST-A / B | 1 1/2" | 210 | 60,3 | Ø 50,0 |
| C3060-ST-A / B | 2" | 210 | 71,4 | Ø 62,0 |
| C3075-ST-A / B | 2 1/2" | 175 | 84,1 | Ø 74,0 |
| C3090-ST-A / B | 3" | 138 | 101,6 | Ø 90,0 |
| C3103-ST-A / B | 3 1/2" | 35 | 114,3 | Ø 102,0 |
| C3115-ST-A / B | 4" | 35 | 127 | Ø 115,0 |
| C3140-ST-A / B | 5" | 35 | 152,4 | Ø 140,0 |
| 6000 PSI SERİSİ O-RİNGLİ (A) / O-RİNGSİZ (B) ALIN KAYNAKLI DÜZ FLANŞ - FLANŞ KEPLİ UYGULAMALAR İÇİN |
||||
| Kodu | Diş Ölçüsü | Maks. Basınç | Flanş Çapı | Boru Çapı |
| C….-ST-A/B | (bar) | (mm) | (mm) | |
| C6021-ST-A / B | 1/2" | 420 | 31,8 | Ø 22,0 |
| C6027-ST-A / B | 3/4" | 420 | 41,3 | Ø 28,0 |
| C6033-ST-A / B | 1" | 420 | 47,6 | Ø 35,0 |
| C6042-ST-A / B | 1 1/4" | 420 | 54 | Ø 44,0 |
| C6049-ST-A / B | 1 1/2" | 420 | 63,5 | Ø 51,0 |
| C6060-ST-A / B | 2" | 420 | 79,4 | Ø 61,0 |
| C6075-ST-A / B | 2 1/2" | 420 | 107,8 | Ø 74,0 |
| C6090-ST-A / B | 3" | 420 | 131,7 | Ø 90,0 |
| 3000 PSI SERİSİ O-RİNGLİ/O-RİNGSİZ TAKIM ALIN KAYNAKLI DÜZ FLANŞ - FLANŞ KEPLİ UYG.İÇİN | |||||
| Kodu | Diş Ölçüsü | Maks. Basınç | Flanş Çapı | Boru Çapı | |
| D….-..-ST | (bar) | (mm) | (mm) | ||
| D3101- 21-ST | 1/2" | 210 | 30,2 | Ø 22,0 | |
| D3102- 27-ST | 3/4" | 210 | 38,1 | Ø 28,0 | |
| D3103- 33-ST | 1" | 210 | 44,4 | Ø 35,0 | |
| D3104- 42-ST | 1 1/4" | 210 | 50,8 | Ø 43,0 | |
| D3105- 49-ST | 1 1/2" | 210 | 60,3 | Ø 50,0 | |
| D3106- 60-ST | 2" | 210 | 71,4 | Ø 62,0 | |
| D3107- 75-ST | 2 1/2" | 175 | 84,1 | Ø 74,0 | |
| D3108- 90-ST | 3" | 138 | 101,6 | Ø 90,0 | |
| D3109- 103-ST | 3 1/2" | 35 | 114,3 | Ø 102,0 | |
| D3110- 115-ST | 4" | 35 | 127 | Ø 114,0 | |
| 6000 PSI SERİSİ O-RİNGLİ/O-RİNGSİZ TAKIM ALIN KAYNAKLI DÜZ FLANŞ - FLANŞ KEPLİ UYG.İÇİN | ||||
| Kodu | Diş Ölçüsü | Maks. Basınç | Flanş Çapı | Boru Çapı |
| FS-…90°-S | (bar) | (mm) | (mm) | |
| D6101- 21-ST | 1/2" | 420 | 31,8 | Ø 22,0 |
| D6102- 27-ST | 3/4" | 420 | 41,3 | Ø 28,0 |
| D6103- 33-ST | 1" | 420 | 47,6 | Ø 35,0 |
| D6104- 42-ST | 1 1/4" | 420 | 54 | Ø 44,0 |
| D6105- 49-ST | 1 1/2" | 420 | 63,5 | Ø 51,0 |
| D6106- 60-ST | 2" | 420 | 79,4 | Ø 62,0 |
| 3000 PSI SERİSİ O-RİNGLİ/O-RİNGSİZ GEÇME KAYNAKLI DÜZ FLANŞ - FLANŞ KEPLİ UYG.İÇİN | |||||
| Kodu | Diş Ölçüsü | Maks. Basınç | Flanş Çapı | Boru Çapı | |
| C….-S-A / B | (bar) | (mm) | (mm) | ||
| C2516-S-A / B | 1/2" | 210 | 30,2 | Ø 16,5 | |
| C2517-S-A / B | 1/2" | 210 | 30,2 | Ø 17,6 | |
| C2520-S-A / B | 3/4" | 210 | 38,1 | Ø 20,5 | |
| C2521-S-A / B | 3/4" | 210 | 38,1 | Ø 21,7 | |
| C2525-S-A / B | 1" | 210 | 44,4 | Ø 25,5 | |
| C2527-S-A / B | 1" | 210 | 44,4 | Ø 27,3 | |
| C2530-S-A / B | 1 1/4" | 210 | 50,8 | Ø 30,5 | |
| C2532-S-A / B | 1 1/4" | 210 | 50,8 | Ø 32,5 | |
| C2534-S-A / B | 1 1/4" | 210 | 50,8 | Ø 34,2 | |
| C2538-S-A / B | 1 1/2" | 210 | 60,3 | Ø 38,5 | |
| C2540-S-A / B | 1 1/2" | 210 | 60,3 | Ø 40,7 | |
| C2543-S-A / B | 1 1/2" | 175 | 60,3 | Ø 43,0 | |
| C2549-S-A / B | 2" | 210 | 71,4 | Ø 49,0 | |
| C2550-S-A / B | 2" | 210 | 71,4 | Ø 50,7 | |
| C2561-S-A / B | 2 1/2" | 175 | 84,1 | Ø 61,0 | |
| C2564-S-A / B | 2 1/2" | 175 | 84,1 | Ø 64,0 | |
| C2574-S-A / B | 3" | 138 | 101,6 | Ø 74,0 | |
| C2577-S-A / B | 3" | 138 | 101,6 | Ø 77,0 | |
| C2581-S-A / B | 3" | 120 | 101,6 | Ø 81,0 | |
| 6000 PSI SERİSİ O-RİNGLİ/O-RİNGSİZ GEÇME KAYNAKLI DÜZ FLANŞ - FLANŞ KEPLİ UYG.İÇİN | |||||
| Kodu | Diş Ölçüsü | Maks. Basınç | Flanş Çapı | Boru Çapı | |
| C….-S-A / B | (bar) | (mm) | (mm) | ||
| C4016-S-A / B | 1/2" | 420 | 31,8 | Ø 16,5 | |
| C4017-S-A / B | 1/2" | 420 | 31,8 | Ø 17,6 | |
| C4020-S-A / B | 3/4" | 420 | 41,3 | Ø 20,5 | |
| C4021-S-A / B | 3/4" | 420 | 41,3 | Ø 21,7 | |
| C4025-S-A / B | 1" | 420 | 47,6 | Ø 25,5 | |
| C4027-S-A / B | 1" | 420 | 47,6 | Ø 27,3 | |
| C4030-S-A / B | 1 1/4" | 420 | 54 | Ø 30,5 | |
| C4032-S-A / B | 1 1/4" | 420 | 54 | Ø 32,5 | |
| C4034-S-A / B | 1 1/4" | 420 | 54 | Ø 34,2 | |
| C4038-S-A / B | 1 1/2" | 420 | 63,5 | Ø 38,5 | |
| C4040-S-A / B | 1 1/2" | 420 | 63,5 | Ø 40,7 | |
| C4043-S-A / B | 1 1/2" | 420 | 63,5 | Ø 43,0 | |
| C4049-S-A / B | 2" | 420 | 79,4 | Ø 49,0 | |
| C4050-S-A / B | 2" | 420 | 79,4 | Ø 50,7 | |
|
KATALOG ADI |
|
|
CIOCCA Pompa Adaptörleri Ürün Kataloğu |
|
|
CIOCCA SAE Adaptörleri Ürün Kataloğu |
|
